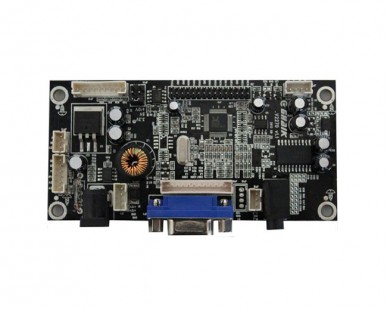

Realtek2270工业液晶驱动板

GHK-V2270A是巨海坤自主研发的一款多功能工业液晶驱动板，该板采用Realtek 2270方案设计。支持单双通道LVDS，可驱动6.5-32寸LVDS接口的屏体。

功能特色

1．VGA信号输入，支持分离的行/场同步及复合同步。

2．分辨率可支持： VGA :640*480 / 720*400 SVGA :800*600 XGA :1024*768 SXGA :1280*1024 WXGA :1366*768 / 1680*1050 它可以对输入信号在VGA到WUXGA范围内进行较大范围的缩放处理，以便达到最佳显示。

3．12V（+/-1V）直流电源输入，具有短路保护功能。

4．LCD的驱动信号支持单像素8-Bit 或 6-Bit和双像素的8-Bit 或 6-Bit的LVDS 接口的 TFT LCD, 显示色彩最高可达16.7百万色；

5．即插即用,符合VESA DDC1/2B标准；

6．支持PC音频输入，2*2W(8Ω)功放；

7．可用6键或5键（多用于VGA/DVI）的按键板进行灵活的OSD菜单调节，内容包括：亮度， 对比度，相位，时钟，图像位置，OSD菜单本身的位置，OSD菜单语言，色温，音量，工厂复位，等等；

8．可支持AUO，LG-Philips，Samsung，CPT，Sharp，Chimei，Fujistu，Hannstar， Sanyo等等厂家的32英吋及其以下的大多数型号的数字TFT LCD；
